台湾银泰滚珠链带式直线导轨 SMR-E/LE法兰型

产品名称：导轨
厂家报价：面谈
所在地区：上海上海市宝山区

产品简介SMR系列带保持器滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体, 因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力, 另SMR系列搭配滚柱链带式的专利设计, 更可使其运行更...

生产厂家/销售商信息

上海秀诚电子有限公司
最新产品 | 公司介绍
查看联系方式 | 我要留言询价
联系人：许晓春先生

该公司其它产品/相关产品

台湾银泰滚珠链带式直线导轨 SMR-E/LE法兰型详细介绍

产品简介

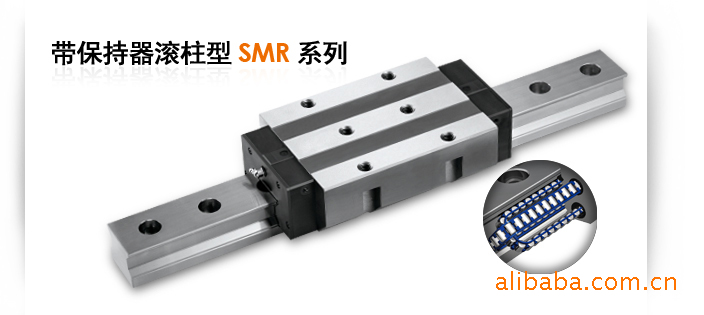

SMR系列带保持器滚柱型直线导轨由于使用滚柱滚动体取代一般的钢珠滚动体, 因此在相同尺寸的直线导轨上可提供更高的刚性与负载能力, 另SMR系列搭配滚柱链带式的专利设计, 更可使其运行更为稳定顺畅, 特别适用于讲求高精度、高负载与高刚性的设备需求。

产品特性

?超重负荷　　　　　　　　四方向负荷的最佳化设计

?超高刚性　　　　　　　　?滚柱链带式设计, 行走顺畅度佳　　　　　 ?低噪音, 润滑效果佳

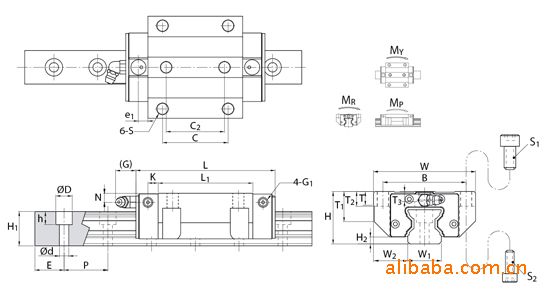

SMR E/LE尺寸表

型号	螺栓规格
型号	S₁	S₂
SMR 25	M8	M6
SMR 30	M10	M8
SMR 35	M10	M8
SMR 45	M12	M10
SMR 55	M14	M12
SMR 65	M16	M14

注*:单:单滑块/双:双滑块紧密接触

单位:mm

型号	外形尺寸					滑块尺寸
型号	高度 H	宽度 W	长度 L	W₂	H₂	B	C	C₂	S	L₁	T	T₁	T₂	T₃	N	G	K	e₁	G₁	油嘴规格
SMR 25E SMR 25LE	36	70	97.5 115.5	23.5	4.8	57	45	40	M8	65.5 83.5	9.5	20.2	10	5.8	6	12	6.6	6.5	M6	G-M6
SMR 30E SMR 30LE	42	90	112.1 136	31	6	72	52	44	M10	75.6 99.5	10	21.6	13	6.7	7	12	8	7	M6	G-M6
SMR 35E SMR 35LE	48	100	125.3 154.4	33	6.5	82	62	52	M10	82.3 111.4	12	27.5	15	9.5	8	12	8	7	M6	G-M6
SMR 45E SMR 45LE	60	120	153.9 189.4	37.5	8.1	100	80	60	M12	106.2 141.7	14.5	35.5	15	12.5	10	13.5	10.05	10	M6	G-PT 1/8
SMR 55E SMR 55LE	70	140	185.4 235.4	43.5	10	116	95	70	M14	129.5 179.5	17.5	41	18	15.5	11	13.5	12	7.95	M6	G-PT 1/8
SMR 65LE	90	170	302	53.5	12	142	110	82	M16	230	19.5	56	20	26	16.5	13.5	15	15	M6	G-PT 1/8

型号	导轨尺寸					基本额定负荷		容许静力矩					重量
	宽度 W₁	高度 H₁	节距 P	E std.	D × h × d	动负荷C kN	静负荷Co kN	M_p kN-m		M_Y kN-m		M_R kN-m	滑块 kg	导轨 kg/m
	宽度 W₁	高度 H₁	节距 P	E std.	D × h × d	动负荷C kN	静负荷Co kN	單*	雙*	單*	雙*	M_R kN-m	滑块 kg	导轨 kg/m
SMR 25E SMR 25LE	23	23.5	30	20	11×9 × 7	27.4 33.1	57.4 73.3	0.63 1.01	3.63 5.49	0.63 1.01	3.63 5.49	0.66 0.84	0.75 0.95	3.5
SMR 30E SMR 30LE	28	27.5	40	20	14 × 12 × 9	39.5 49.4	82.7 110.3	1.01 1.78	5.90 9.60	1.01 1.78	5.90 9.60	1.15 1.53	1.4 1.72	5
SMR 35E SMR 35LE	34	30.5	40	20	14 × 15 × 9	55.6 69.6	117.0 156.0	1.63 2.86	9.59 15.27	1.63 2.86	9.59 15.27	1.98 2.63	1.95 2.45	7
SMR 45E SMR 45LE	45	37	52.5	22.5	20 × 17 × 14	89.3 110.6	184.1 242.2	3.27 5.6	18.48 29.56	3.27 5.6	18.48 29.56	4.18 5.5	3.9 4.5	11.2
SMR 55E SMR 55LE	53	43	60	30	23 × 20 × 16	127.8 163.2	256.5 351.0	5.51 10,16	30.89 53.02	5.51 10,16	30.89 53.02	6.96 9.52	6 7.9	15.6
SMR 65LE	63	52	75	35	26 × 22 × 18	263.5	583.7	21.49	111.99	21.49	111.99	18.73	17.6	22.4

产品参数：是否库存: 否; 种类: 滑动导轨; 是否批发: 是; 规格: 25-65; 滑行轨迹: 直线导轨; 材质: 德国钢材; 型号: SMR-E/LE; 适用机床: 皆可; 品牌: PMI
